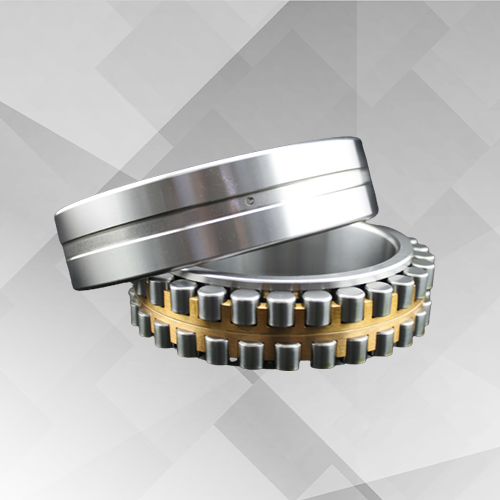

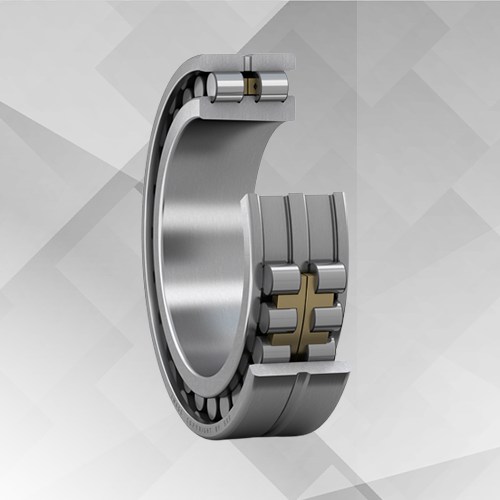

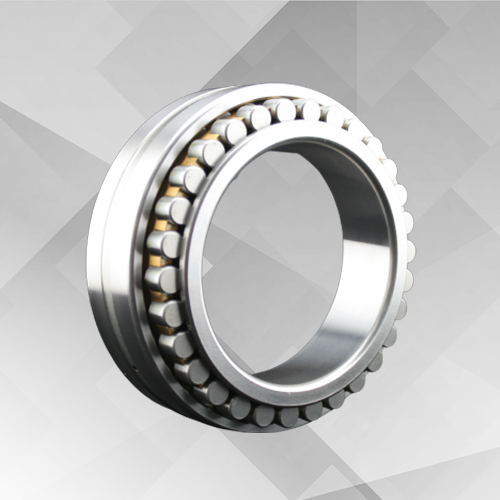

雙列圓柱滾子軸承--NN30...(K)/NNU49...(K)系列
機床主軸對軸承旋轉精度的要求極高。高精度圓柱滾子軸承具有高剛性和高承載能力的同時，達到了高轉速性能和小橫截面高度較好的結合。小的橫截面高度使多軸裝配時軸距更小。由于圓柱滾子軸承能夠補償受熱限制的配合部件的長度變化，所以它們是浮動軸承的理想選擇。
機床使用的高精度圓柱滾子軸承有多種結構可供選擇。尺寸系列19和10生產的是單列軸承，而尺寸系列30和49生產的是雙列軸承。單列和雙列圓柱滾子軸承的孔徑和外徑在各個直徑系列范圍內完全相同。

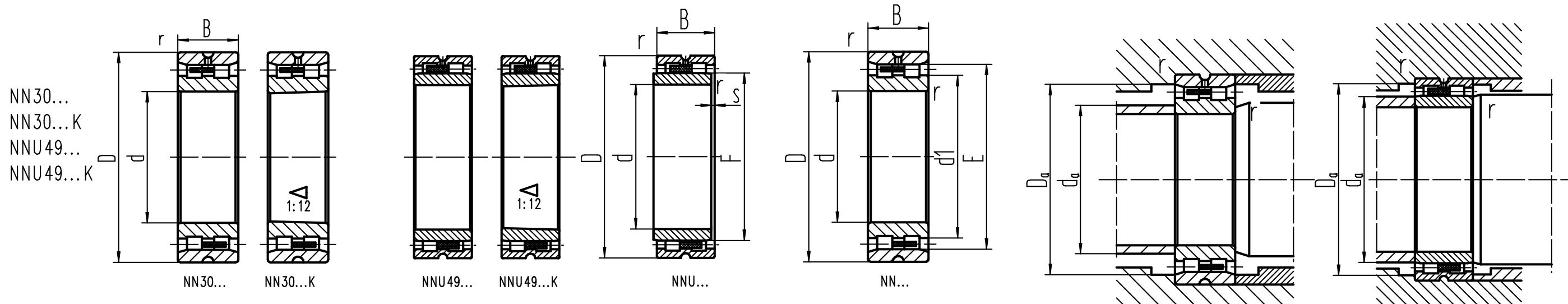

| 主要尺寸 | 型號 | 額定載荷 | 疲勞極限載荷 | 徑向剛度 | 轉速 | 重量 | |||||
| 動態 | 靜態 | 脂潤滑 | 油/氣潤滑 | ||||||||
| d | D | B | Cr | Cor | PU | SR | nG | nO | m | ||
| mm | KN | KN | KN | N/μm | min-1 | kg | |||||
| 25 | 47 | 16 | NN 3005 | NN 3005K | 26.1 | 30.2 | 3.17 | 600 | 15.8 | 18.6 | 0.13 |
| 30 | 55 | 19 | NN 3006 | NN 3006K | 29.3 | 34.1 | 4.01 | 682 | 14.2 | 17.1 | 0.18 |
| 35 | 62 | 20 | NN 3007 | NN 3007K | 36.2 | 44.3 | 5.21 | 795 | 12.3 | 15.4 | 0.248 |
| 40 | 68 | 21 | NN 3008 | NN 3008K | 45.3 | 59.4 | 6.98 | 955 | 11.5 | 14.3 | 0.305 |
| 45 | 75 | 23 | NN 3009 | NN 3009K | 54.1 | 72.2 | 8.49 | 1.09 | 10.5 | 13.2 | 0.4 |
| 50 | 80 | 23 | NN 3010 | NN 3010K | 57.2 | 80.1 | 9.42 | 1.2 | 9.5 | 11.4 | 0.42 |
| 55 | 90 | 26 | NN 3011 | NN 3011K | 72.3 | 100.5 | 11.82 | 1.32 | 9.0 | 10.5 | 0.635 |
| 60 | 95 | 26 | NN 3012 | NN 3012K | 75.2 | 110.6 | 13.01 | 1.42 | 8.5 | 10.0 | 0.672 |
| 65 | 100 | 26 | NN 3013 | NN 3013K | 77.4 | 116.7 | 13.72 | 1.5 | 7.5 | 9.0 | 0.75 |
| 70 | 110 | 30 | NN 3014 | NN 3014K | 98.2 | 150.5 | 17.7 | 1.65 | 7.0 | 8.5 | 1.05 |
| 75 | 115 | 30 | NN 3015 | NN 3015K | 100.5 | 156.3 | 18.38 | 1.75 | 6.7 | 7.9 | .1.1 |
| 80 | 125 | 34 | NN 3016 | NN 3016K | 120.5 | 186.3 | 21.91 | 1.87 | 6.5 | 7.5 | 1.5 |
| 85 | 130 | 34 | NN 3017 | NN 3017K | 125.4 | 200.5 | 23.58 | 2 | 6.2 | 7.0 | 1.6 |
| 90 | 140 | 37 | NN 3018 | NN 3018K | 140.5 | 224.6 | 26.42 | 2.05 | 5.9 | 6.8 | .2.06 |
| 95 | 145 | 37 | NN 3019 | NN 3019K | 143.2 | 236.4 | 27.81 | 2.15 | 5.6 | 6.5 | .2.15 |
| 100 | 140 | 40 | NNU 4920 | NNU 4920K | 129.4 | 256 | 30.11 | 3 | 5.6 | 6.6 | 1.85 |
| 150 | 37 | NN 3020 | NN 3020K | 146.8 | 245.3 | 28.85 | 2.2 | 5.3 | 6.3 | 2.25 | |
| 105 | 145 | 40 | NNU 4921 | NNU 4921K | 129.4 | 260.3 | 30.62 | 3.1 | 5.4 | 6.5 | 1.9 |
| 160 | 41 | NN 3021 | NN 3021K | 190.3 | 310.5 | 36.52 | 2.35 | 5.0 | 6.0 | 2.85 | |
| 110 | 150 | 40 | NNU 4922 | NNU 4922K | 132.5 | 271 | 31.88 | 3.2 | 5.0 | 6.3 | 2 |
| 170 | 45 | NN 3022 | NN 3022K | 220.3 | 360.4 | 42.4 | 2.52 | 4.8 | 5.3 | 3.62 | |
| 120 | 165 | 45 | NNU 4924 | NNU 4924K | 176.5 | 340.6 | 40.07 | 3.3 | 4.5 | 5.3 | 2.7 |
| 180 | 46 | NN 3024 | NN 3024K | 232.6 | 390.1 | 45.89 | 2.75 | 4.5 | 5.0 | 3.95 | |
| 130 | 180 | 50 | NNU 4926 | NNU 4926K | 190.8 | 391 | 46 | 3.6 | 4.1 | 5.0 | 3.8 |
| 200 | 52 | NN 3026 | NN 3026K | 290.6 | 501 | 58.94 | 3 | 4.2 | 4.7 | 5.8 | |
| 140 | 190 | 50 | NNU 4928 | NNU 4928K | 191 | 400.9 | 47.16 | 3.7 | 3.9 | 4.7 | 4.1 |
| 210 | 53 | NN 3028 | NN 3028K | 301 | 522 | 61.41 | 3.1 | 4.0 | 4.5 | 6.3 | |
| 150 | 210 | 60 | NNU 4930 | NNU 4930K | 326 | 655.5 | 69 | 4.3 | 3.7 | 4.4 | 6.2 |
| 225 | 56 | NN 3030 | NN 3030K | 336 | 586 | 61.68 | 3.35 | 3.7 | 4.2 | 7.6 | |
| 160 | 220 | 60 | NNU 4932 | NNU 4932K | 336 | 681 | 71.68 | 4.4 | 3.5 | 4.0 | 6.5 |
| 240 | 60 | NN 3032 | NN 3032K | 377 | 672 | 70.73 | 3.53 | 3.5 | 4.0 | 9.25 | |
| 170 | 230 | 60 | NNU 4934 | NNU 4934K | 342 | 696 | 73.26 | 4.55 | 3.3 | 3.8 | 6.8 |
| 260 | 67 | NN 3034 | NN 3034K | 453 | 802 | 84.42 | 3.8 | 3.2 | 3.8 | 12.35 | |
| 180 | 250 | 69 | NNU 4936 | NNU 4936K | 406 | 851 | 89.57 | 5.15 | 3.1 | 3.6 | 10 |
| 280 | 74 | NN 3036 | NN 3036K | 573 | 1003 | 105.57 | 4.05 | 3.0 | 3.6 | 16.5 | |
| 190 | 260 | 69 | NNU 4938 | NNU 4938K | 406 | 882 | 92.84 | 5.35 | 2.9 | 3.4 | 10.5 |
| 290 | 75 | NN 3038 | NN 3038K | 587 | 1042 | 109.68 | 4.2 | 2.8 | 3.4 | 17.5 | |
| 200 | 280 | 69 | NNU 4940 | NNU 4940K | 491 | 1042 | 109.68 | 5.52 | 2.7 | 3.2 | 14.5 |
| 310 | 82 | NN 3040 | NN 3040K | 657 | 1204 | 126.73 | 4.45 | 2.6 | 3.2 | 22.3 | |
| 220 | 300 | 80 | NNU 4944 | NNU 4944K | 512 | 1143 | 120.31 | 6.05 | 2.5 | 3.0 | 16 |
| 340 | 90 | NN 3044 | NN 3044K | 803 | 1462 | 153.89 | 4.8 | 2.4 | 3.0 | 29 | |
| 240 | 320 | 80 | NNU 4948 | NNU 4948K | 532 | 1203 | 126.63 | 6.35 | 2.3 | 2.8 | 17 |
| 360 | 92 | NN 3048 | NN 3048K | 852 | 1564 | 164.63 | 5.15 | 2.2 | 2.8 | 31.5 | |
| 260 | 360 | 100 | NNU 4952 | NNU 4952K | 752 | 1705 | 179.47 | 7.1 | 2.1 | 2.6 | 29.5 |
| 400 | 104 | NN 3052 | NN 3052K | 1062 | 2005 | 211.05 | 5.7 | 2.0 | 2.6 | 45.8 | |
| 280 | 380 | 100 | NNU 4956 | NNU 4956K | 766 | 1805 | 190 | 7.5 | 1.9 | 2.2 | 31.5 |
| 420 | 106 | NN 3056 | NN 3056K | 1085 | 2085 | 219.47 | 5.9 | 1.8 | 2.3 | 49.55 | |
| 300 | 420 | 118 | NNU 4960 | NNU 4960K | 1042 | 2405 | 253.15 | 8.3 | 1.8 | 2.1 | 49 |
| 320 | 440 | 118 | NNU 4964 | NNU 4964K | 1062 | 2555 | 268.94 | 8.8 | 1.7 | 2.0 | 52 |
