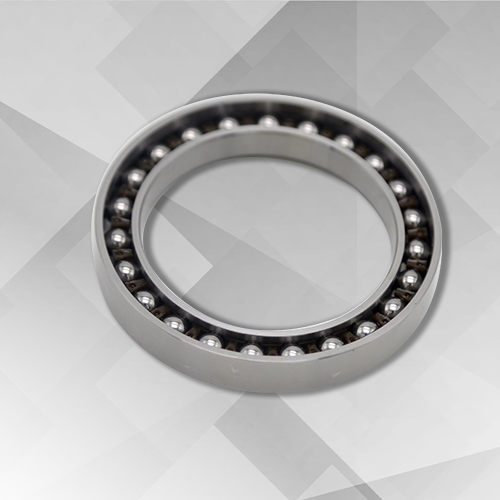

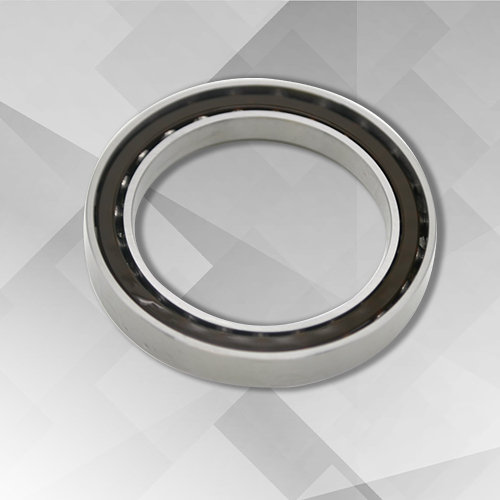

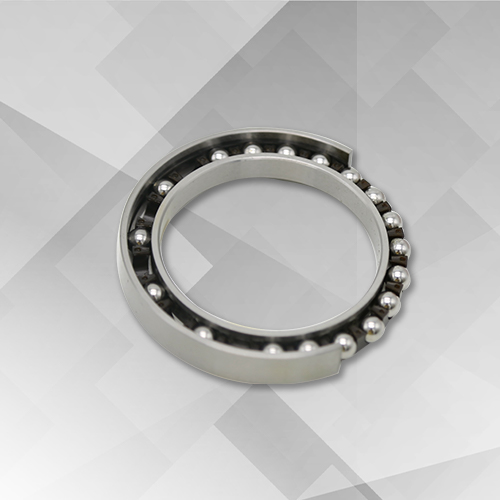

HYR柔性軸承
- HYR柔性軸承主要承受交變應力，由于其壁厚比較薄，在與凸輪配合時發生一定的變形，內外圈，滾動體均采用高碳鉻軸承鋼，保持器采用尼龍整體式保持器。
bearing@hyzcgroup.com
18837917076
- 產品詳情
諧波減速器軸承包括剛性軸承和柔性軸承兩大類型，剛性軸承包含四種系列，CSG（CSF）系列、CSD系列、SHG(SHF)系列、SHD系列，其命名方式采用減速器的命名；柔性軸承的命名為HYR。
HYR柔性軸承
柔性軸承主要承受交變應力，由于其壁厚比較薄，在與凸輪配合時發生一定的變形，內外圈、滾動體均采用高碳鉻軸承鋼，保持器采用尼龍整體式保持器。

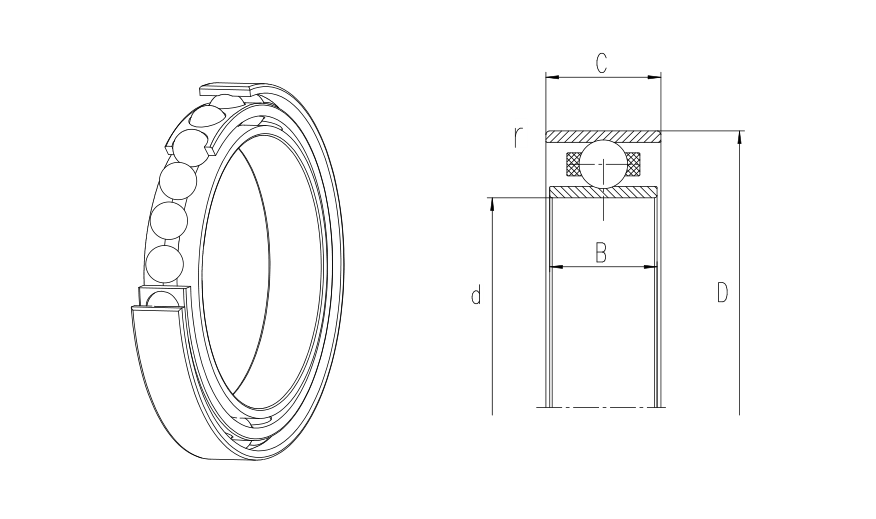

![(FAS)2]Y27A1{Q[$ZBT17LW.png](/upload/201912/02/201912021339118278.png "(FAS)2]Y27A1{Q[$ZBT17LW.png")
| 型號 | 尺寸規格 | 額定值 | ||||||
| d | D | B | C | r | 最大徑向變形 （mm） | 輸入轉速 （r/min） | 輸出力矩 （N.m） | |
| HYR-14 | 25.07 | 33.896 | 6.35 | 6.095 | 0.3 | 0.8 | 3000 | 6 |
| HYR-17 | 30.3 | 41.722 | 6.68 | 6.16 | 0.3 | 0.9 | 3000 | 16 |
| HYR-20 | 35.56 | 49.068 | 8.13 | 7.24 | 0.3 | 1 | 3000 | 30 |
| HYR-25 | 45.212 | 61.334 | 6.3 | 9.015 | 0.3 | 1 | 3000 | 50 |
| HYR-32 | 58.928 | 79.748 | 8.64 | 11.81 | 0.3 | 1.2 | 3000 | 90 |
| HYR-40 | 71.12 | 98.171 | 10.29 | 14.475 | 0.6 | 1.5 | 3000 | 200 |
| HYR-50 | 88.9 | 122.707 | 12.7 | 18.085 | 1 | 2 | 3000 | 450 |
| HYR-65 | 117.856 | 159.312 | 15.88 | 23.495 | 1 | 2 | 3000 | 1000 |
