雙列圓柱滾子結構的精密軸承
雙列圓柱滾子結構的精密軸承
- 2022/8/8 9:25:01
HRW軸承的內圈和外圈采用一體化結構設計，由于對滾動面進行了雙列化并采用小直徑滾柱，滾柱數是傳統交叉滾柱RU型的約5倍（RW228型）。在保持緊湊性、提高剛性和精度的同時，還降低了扭矩。由于安裝用螺栓孔的尺寸和數量均采用最優設計，可減少安裝引起的滾動面變形，從而獲得穩定的旋轉性能。

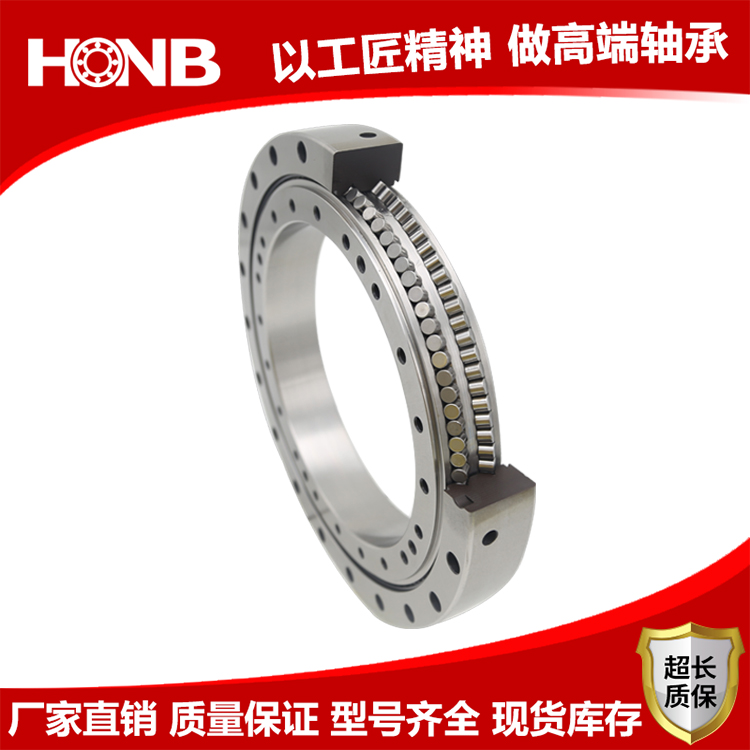

雙列圓柱滾子結構的精密軸承，滾動體在2列滾道內整體按照45°壓力角面對面分布，夾角呈垂直90°。軸承的厚度特點，使得軸承具有更好的整體剛度和套圈強度，安裝時不容易受配合部件的影響，且更容易安裝。軸承可安裝在高剛度要求的應用中，如轉臺和銑頭
雙列交叉滾子軸承具有很高的旋轉精度，常用精度是P4和P2，可對標同尺寸的HRTG軸承，軸承在外圈設有潤滑孔，方便定期潤滑。內外圈都帶有安裝孔，安裝比較快捷，但是對于精度要求比較高的時候，仍然需要軸承內徑與軸和一定量的過盈配合。
